Jaké jsou různé typy solárních montážních systémů pro střechy?
Jednou z největších oblastí inovací v solárním systému je montážní systém. Pravděpodobně nejkonkurenceschopnější trh solárních produktů (náš každoroční seznam Top Solar Mounting Products je naskládaný a stále je to jen kapka v kýblu), montážní systémy jsou důležitým prvkem solárních polí – zajišťují solární panely na střeše nebo na zemi. Zde projdeme základní kategorie střešních solárních systémů, abychom novým instalatérům pomohli zorientovat se v instalaci. Prozkoumáme různé pozemní systémy (včetně přístřešků pro auta a sledovacích systémů) v dalším článku, který si musíte přečíst.
Montážní systémy na šikmou střechu

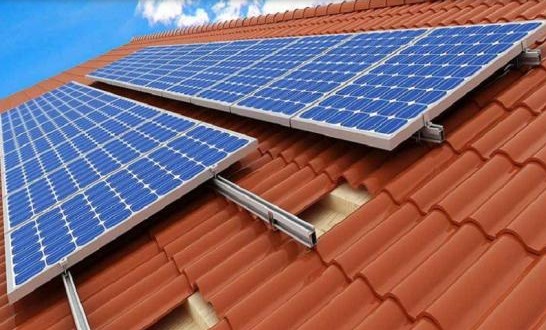

Pokud jde o obytné solární instalace, solární panely se často nacházejí na šikmých střechách. Existuje mnoho možností montážního systému pro tyto šikmé střechy, přičemž nejběžnější jsou kolejnice, bez kolejnic a sdílené kolejnice. Všechny tyto systémy vyžadují určitý typ prostupu nebo ukotvení do střechy, ať už je to připevnění na krokve nebo přímo na terasu. Standardní obytný systém používá kolejnice připevněné ke střeše k podpoře řad solárních panelů. Každý panel, obvykle umístěný svisle/na výšku, se připevňuje ke dvěma kolejnicím pomocí svorek. Kolejnice jsou připevněny ke střeše pomocí typu šroubu nebo šroubu, s lemováním nainstalovaným kolem/přes otvor pro vodotěsné utěsnění.
Systémy bez kolejnic jsou samozřejmé – namísto připojení ke kolejnicím se solární panely připevňují přímo k hardwaru připojenému ke šroubům/šroubům zasahujícím do střechy. Rám modulu je v podstatě považován za kolejnici. Systémy bez kolejnic stále potřebují stejný počet připevnění ke střeše jako systém kolejnic, ale odstranění kolejnic snižuje výrobní a přepravní náklady a menší počet komponent zkracuje dobu instalace. Panely nejsou omezeny na směr pevných kolejnic a lze je umístit v libovolné orientaci pomocí systému bez kolejnic.
Systémy se sdílenými kolejnicemi berou dvě řady solárních panelů běžně připojených ke čtyřem kolejnicím a odstraňují jednu kolejnici, čímž se dvě řady panelů upínají na sdílenou střední kolejnici. V systémech se sdílenými kolejnicemi je potřeba méně střešních prostupů, protože je odstraněna jedna celá délka kolejnice (nebo více). Panely lze umístit v libovolné orientaci, a jakmile je určeno přesné umístění kolejnic, instalace je rychlá.
Dříve se považovalo za nemožné na šikmých střechách, štěrkové a nepronikavé montážní systémy získávají na trakci. Tyto systémy jsou v podstatě přehozené přes vrchol střechy a rozkládají váhu systému na obě strany střechy.
Zatížení na základě napětí udržuje pole téměř přisáté ke střeše. K udržení systému může být stále zapotřebí štěrk (obvykle malé betonové dlaždice) a tato přídavná hmotnost je umístěna nad nosnými stěnami. Bez prostupů může být instalace neuvěřitelně rychlá.
