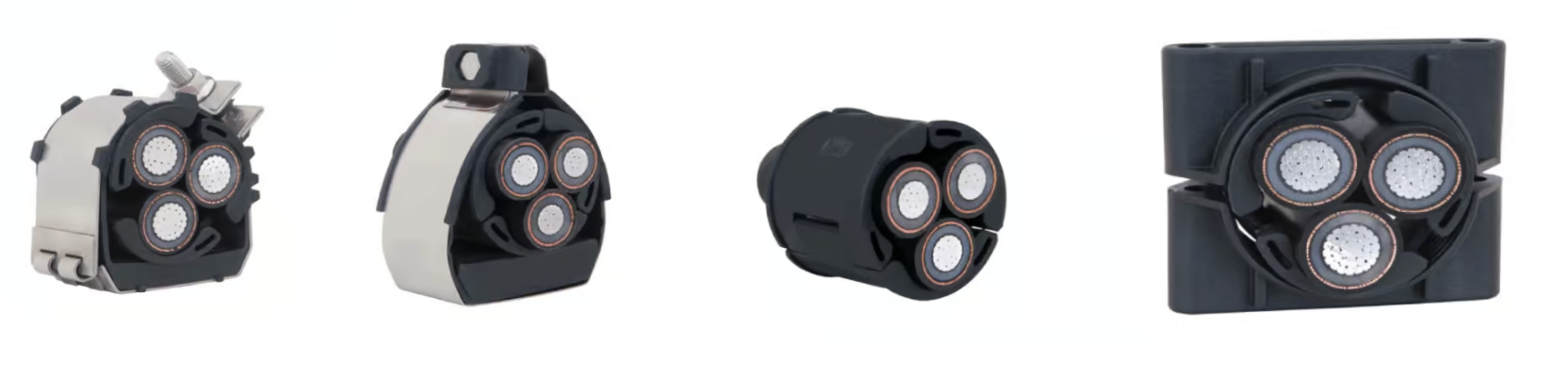

Kabelové příchytky a svorky pro ploché, trojlískové a čtyřlískové kabely
Třífázové instalace používající jednožilové kabely jsou obvykle uspořádány jako ploché, ploché dotykové nebo trojlískové. BS7671 Wiring Regulations uvádí jmenovité proudy, poklesy napětí a faktory seskupení pro tyto konfigurace.
Jednoduchá zarážka ➡
Tyto příchytky, které se používají k zadržení a zajištění jednotlivých kabelů nízkého, středního nebo vysokého napětí, jsou ideální pro ploché nebo prostorové uspořádání. Běžné v rozvodnách a ovládacích panelech, kde jsou instalovány jednožilové nebo vícežilové kabely.
Trefoil Cleat ➡
Určeno pro tři jednožilové kabely uložené v trojlisté (trojúhelníkové) formaci. Zarážky trojlístku jsou životně důležité v systémech rozvodu energie pro ovládání magnetických sil při poruchách. Obvykle se používají v obvodech vysokého proudu nebo tam, kde je omezený prostor.
S vložkami: Zabraňuje poškození v důsledku tepelné roztažnosti při zvýšených teplotách (až 250 °C při poruchách).
Bez vložek: Používá se v aplikacích s nižším namáháním nebo tam, kde je plášť kabelu odolnější.
Čtyřlístek ➡
Specializované příchytky používané pro čtyři jednožilové kabely uložené ve čtyřčlenné formaci. Běžné u aplikací s vysokým výkonem nebo paralelních obvodů. Klepnutí čtyřlistových kabelů zlepšuje proudové vyvážení a elektromagnetický výkon.
Stohovatelná a bezšroubová příchytka ➡
Stohovatelné příchytky umožňují svislou montáž více příchytek, čímž se maximalizuje prostor v kabelových žebřících nebo stoupačkách. Bezšroubové příchytky se instalují rychle a bez použití nářadí – ideální pro panelové desky, datová centra a prostředí s omezeným prostorem.
Ohnivzdorná zarážka a zarážka LSZH ➡
Navrženo pro aplikace, kde je požární odolnost kritická. Tyto příchytky jsou vyrobeny z materiálů s nízkou kouřivostí a nulovými halogeny nebo z nerezové oceli, aby udržely podporu kabelu při extrémním teplu, plameni nebo ohni.
Typické použití:
- Instalace tunelů
- Dopravní infrastruktura (Network Rail, londýnské metro)
- Ropná a plynárenská zařízení
- Nouzové systémy (kabely pro ochranu života)
- Příchytka z nerezové oceli ➡
Vysoce pevné, korozivzdorné příchytky používané v náročných průmyslových prostředích nebo pro kabely s vysokou úrovní zkratu. Zarážky z nerezové oceli se také používají v námořních a pobřežních instalacích pro jejich odolnost a spolehlivost.
Triplex Cleat ➡
Triplexové kabely jsou tři jednožilové kabely stočené dohromady, běžně používané v 11kV až 33kV VN VN instalacích. Díky svému spirálovitému tvaru je standardní zarážky často nemohou bezpečně držet. Aby se to vyřešilo, jsou obvody kabelů Triplex aplikovány tak, aby vytvořily kruhový profil, což umožňuje bezpečnou a efektivní montáž standardních příchytek.
Specifikace kabelové příchytky
Při výběru kabelové příchytky zvažte:
- Průměr kabelu – pro správné dimenzování a výpočty poruchové síly elektrického kabelu
- Napětí kabelu – aplikace NN, VN nebo VN
- Konstrukce – pancéřová nebo nepancéřová
- Expozice prostředí – odolnost vůči ohni, korozi nebo chemikáliím
- Způsob zadržování – tác, žebřík nebo věšák
- Zarážky musí být v souladu s IEC 61914, testovány tak, aby vydržely špičkové poruchové síly.
Kabelová příchytka zadržuje kabely během testu zkratu 174 kA (rozteč 300 mm). Nezadržené kabely se prudce pohybovaly, což ukazovalo na kritickou roli zařezávání v elektrické bezpečnosti. Kabelové příchytky Ellis Patents byly použity ve spojení s kabelovým žebříkem Vantrunk Speedway.
Mezi další faktory patří typ kabelu, jmenovité hodnoty, návrh napájecího systému, struktura vedení/umístění kabelů a instalační prostředí – kompletní řada jednokabelových svorek, trojlistových kabelových svorek, čtyřlistových kabelových svorek nebo na míru zkonstruovaných a navržených pro specifické požadavky aplikace.
Níže si prohlédněte naši kompletní řadu kabelových svorek používaných k uchycení a uchycení kabelů nízkého, středního a vysokého napětí v případě zkratu, včetně silových kabelů 11 kV/33 kV MV-VN – konfigurace s jedním, trojlistem, čtyřlistem a více svazky kabelů lze upevnit pomocí Ellis Patents a Prysmian vyrobených elektrických kabelových svorek, včetně svorek z nerezové oceli a hliníku.
Nejčastější dotazy týkající se kabelových svorek a kabelových svorek
Co jsou kabelové příchytky?
Kabelové příchytky fixují, upínají a podporují kabely NN, VN a VN, poskytují ochranu proti zkratu a zabraňují pohybu v důsledku poruchových proudů. Správně dimenzované příchytky zajišťují bezpečnou elektrickou instalaci tím, že omezují kabely ve špičkových poruchových stavech. Kabelové příchytky, které jsou k dispozici pro všechna prostředí, jsou životně důležité pro zabezpečení energetických systémů v průmyslových, ohnivzdorných a pobřežních aplikacích.
Jak opravit kabelovou příchytku?
Chcete-li nainstalovat kabelovou příchytku, umístěte ji v doporučeném intervalu podél trasy kabelu a zajistěte zarovnání s průměrem kabelu. Upevněte příchytku ke stabilnímu povrchu pomocí schválených upevňovacích prvků. Jakmile je na místě, vložte kabel a utáhněte příchytku na utahovací moment specifikovaný výrobcem, čímž zajistíte pevné uchycení bez poškození izolace kabelu.
Jak nainstalovat kabelovou příchytku:
✔ Umístěte jej v intervalech doporučených výrobcem
✔ Zarovnejte s průměrem kabelu
✔ Upevněte zarážku ke stabilnímu povrchu pomocí schválených upevňovacích prvků
✔ Vložte kabel a utáhněte jej doporučeným utahovacím momentem – pevný, ale ne příliš utažený. To zajišťuje účinné zadržení bez poškození kabelu.
Jaké normy musí splňovat kabelové příchytky?
Kabelové příchytky, kabelové spony a kabelové závěsy musí být v souladu s IEC 61914:2009, BS 7671:2008 a normami pro konkrétní aplikace, jako je LUL-085.
