EN 14399-10 je jednou z nejdůležitějších evropských norem upravujících systémy HRC (High-Strength Structural Bolting Assemblies with Tension Control), široce používané v mostech, ocelových budovách, větrných věžích a těžkých průmyslových konstrukcích. Vzhledem k tomu, že moderní ocelové konstrukce neustále narůstají v měřítku a složitosti, spolehlivé předepnuté šroubové spoje se staly nezbytnými pro zajištění strukturální bezpečnosti a dlouhodobého výkonu. EN 14399-10 je evropská norma, která specifikuje požadavky na vysokopevnostní konstrukční šroubové sestavy (HRC systém) používané v předpjatých konstrukčních ocelových spojích. Je součástí řady EN 14399, která definuje požadavky na návrh, výrobu, testování a výkonnost pro vysokopevnostní šroubové sestavy používané v ocelových konstrukcích v celé Evropě.
Norma se vztahuje na sestavy šroubů sestávající ze šroubu, matice a podložek, které jsou navrženy tak, aby během instalace bylo dosaženo řízeného předpětí. EN 14399-10 se specificky vztahuje na systém HRC (High-Resistance Controlled), také známý jako šroubovací systém s regulací napětí, kde šroub má drážkovaný konec, který se zkroutí, když je dosaženo specifikovaného předpětí.
Na rozdíl od konvenčních šroubů s utahovacím momentem zjednodušuje systém HRC instalaci použitím speciálního střižného klíče, snižuje vliv techniky obsluhy a pomáhá dosáhnout konzistentnějšího předpětí v konstrukčních spojích.
Co je norma EN 14399-10?
EN 14399-10 je evropská norma, která specifikuje technické požadavky na vysokopevnostní konstrukční sestavy šroubů (HRC System) používané v předepjatých konstrukčních ocelových spojích. Je součástí řady norem EN 14399, která upravuje vysokopevnostní šroubovací systémy pro ocelové konstrukce v celé Evropě.
Na rozdíl od konvenčních konstrukčních šroubů mají šrouby EN 14399-10 HRC drážkovaný konec, který je během instalace odkroucen pomocí speciálního klíče pro kontrolu napětí (střih). Tato konstrukce umožňuje přesné a konzistentní dosažení požadovaného předpětí, což pomáhá zlepšit efektivitu instalace a zároveň snižuje riziko nesprávného utažení.
Sestavy šroubů EN 14399-10 se obvykle vyrábějí ve třídě vlastností 10.9 a jsou dodávány jako kompletní sestava sestávající ze šroubu, těžké šestihranné matice a dvou podložek. Jsou navrženy pro použití v předepjatých spojích v souladu s Eurokódem 3 (EN 1993-1-8), díky čemuž jsou vhodné pro ocelové konstrukce kritické z hlediska bezpečnosti.
Klíčové vlastnosti EN 14399-10:
- Sestava vysoce pevných konstrukčních šroubů (systém HRC)
- Třída vlastností 10.9 pro vynikající mechanické vlastnosti
- Řízené předpětí dosažené pomocí systému regulace napětí s drážkovaným koncem
- Rychlá a spolehlivá instalace pomocí speciálního střižného klíče
- K dispozici v provedení Velká šestihranná hlava a pohárová hlava
- Vhodné pro ocelové konstrukce vyžadující vysokou odolnost proti únavě a bezpečné šroubové spoje
EN 14399-10 Typy šroubů HRC
EN 14399-10 specifikuje vysokopevnostní konstrukční šroubové sestavy (systém HRC) určené pro předepjaté ocelové spoje. V závislosti na požadavcích projektu a regionální praxi jsou šrouby HRC běžně dostupné ve dvou typech hlav: velká šestihranná hlava a miskovitá hlava. Oba typy jsou vyráběny s drážkovaným koncem, který umožňuje řízenou instalaci předpětí pomocí speciálního střižného klíče.

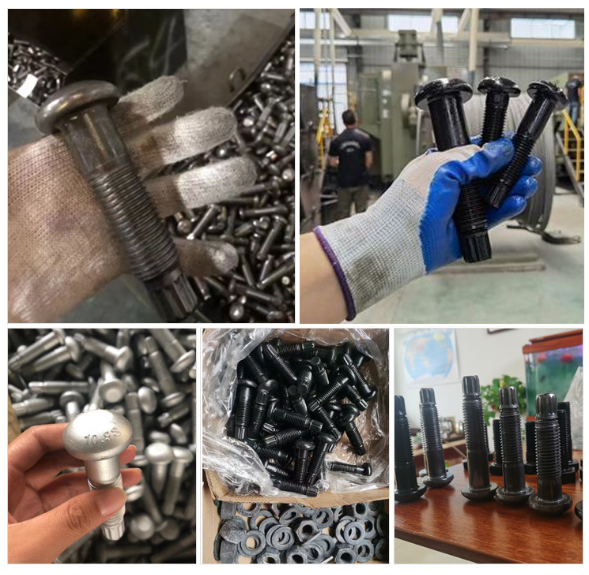

1. Velký šroub HRC se šestihrannou hlavou
HRC šroub s velkou šestihrannou hlavou je nejrozšířenějším typem v Evropě a mezinárodních projektech ocelových konstrukcí. Vyznačuje se těžkou šestihrannou hlavou, která poskytuje vynikající rozložení zatížení a je navržena pro vysoce pevné konstrukční spoje.
2. HRC šroub pohárové hlavy
HRC šroub Cup Head má hladkou, zaoblenou hlavu s integrovaným drážkovaným koncem. Poskytuje stejný výkon předpětí jako verze s velkou šestihrannou hlavou a zároveň splňuje specifické projektové nebo regionální požadavky na design.
YOKELINK China dodává kompletní konstrukční šroubové sestavy EN14399-10 včetně:
- Velká šestihranná hlava
- Hlava poháru
- Třída 10.9
- HDG
- OEM
- Vlastní velikosti
Proč záleží na EN 14399-10
Předepjaté šroubové spoje hrají zásadní roli při zachování pevnosti, stability a dlouhodobého výkonu ocelových konstrukcí. Tím, že EN 14399-10 poskytuje kalibrované předpětí prostřednictvím způsobu instalace s řízením napětí, pomáhá zajistit konzistentní upínací sílu, minimalizuje chyby při instalaci a zvyšuje bezpečnost a trvanlivost konstrukčních spojů.
EN14399-10 se stala jednou z nejuznávanějších norem pro vysokopevnostní předepjaté konstrukční šroubovací systémy. Ať už se používají v mostech, ocelových budovách, větrné energii nebo průmyslových zařízeních, konstrukční šrouby HRC poskytují spolehlivé předpětí, efektivní instalaci a dlouhodobý konstrukční výkon.
