Co je to pružinový vačkový zámek? Průvodce otočnými pojistnými čepy pro přívěsy

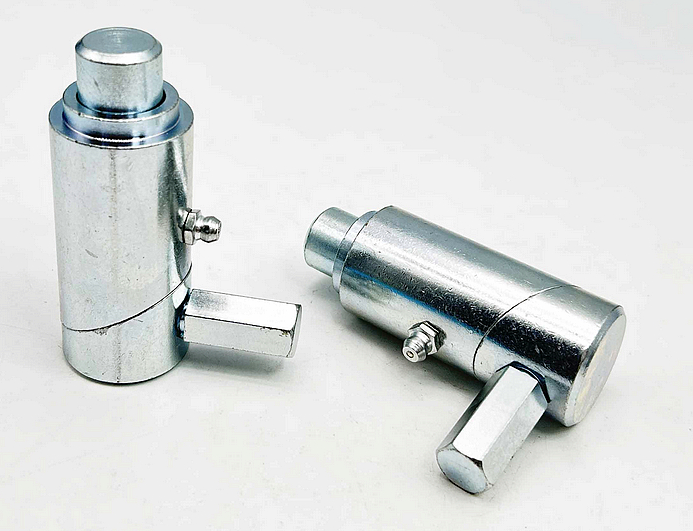

Pružinový vačkový zámek , známý také jako Twist Lock Plunger Pin, Spring Loaded Locking Pin nebo Trailer Locking Pin , je mechanická uzamykací součást určená pro rychlé umístění, zajištění a uvolnění pohyblivých částí zařízení.

Tyto pojistné kolíky jsou široce používány na přívěsech, odtahových vozech, vrakovištích, sklápěcích přívěsech, zemědělských strojích a průmyslových strojích . Kombinace pružinového plunžru a otočného uzamykacího mechanismu umožňuje operátorům zajistit nastavitelnou součást bez úplného odstranění pojistného kolíku.

Pro výrobce přívěsů, OEM zařízení a distributory náhradních dílů je výběr správné velikosti a konstrukce vačkového zámku důležitý pro spolehlivý provoz a kompatibilitu instalace.

Jak funguje pružinový vačkový zámek?

Princip činnosti Twist Lock Plunger Pin je poměrně jednoduchý:

Vytáhněte → Otočit → Umístění → Uvolnit a uzamknout

Když operátor zatáhne za rukojeť, plunžr se zatáhne proti vnitřní síle pružiny. Klikou lze poté otáčet, aby se držel nebo přemístil blokovací mechanismus.

Jakmile je součást zařízení zarovnána s odpovídajícím zajišťovacím otvorem, operátor vrátí nebo uvolní rukojeť. Pružina tlačí plunžr směrem k zajištěné poloze a zajišťuje nastavitelnou součást.

Díky tomuto mechanismu jsou pružinové vačkové zámky zvláště užitečné tam, kde je třeba zařízení často nastavovat, umisťovat, zamykat a uvolňovat .

Proč se na přívěsech používají čepy Twist Lock?

Vybavení přívěsu často obsahuje pohyblivé součásti, jako jsou brány, rampy, nastavitelné podpěry, rámy a polohovací mechanismy .

Běžný vyjímatelný kolík může být nutné zcela vytáhnout a znovu zasunout při každém seřizování. Pružinový pojistný kolík udržuje zajišťovací sestavu připojenou k zařízení a zároveň zajišťuje rychlé zapojení a uvolnění.

To může usnadnit provoz, zejména u zařízení, které vyžaduje opakované seřizování během každodenního používání.

Běžné aplikace

Odpružené vačkové pojistné kolíky lze použít v několika kategoriích zařízení. Na návěsech a sklápěcích návěsech mohou poskytovat polohování a zamykání pro brány, rampy, podpěry a nastavitelné sestavy. Na odtahových vozidlech a vrakovištích mohou být začleněny do nastavitelných tažných nebo zařízení.

Jsou také vhodné pro zemědělské stroje a zemědělské stroje , kde nářadí a nastavitelné komponenty často vyžadují mechanické polohování. Podobné principy uzamykání lze nalézt u zařízení pro manipulaci s materiálem, nástaveb nákladních automobilů a dalších průmyslových strojů.

Skutečná vhodnost by měla být vždy určena podle konstrukce zařízení, rozměrů a požadovaného mechanického výkonu.

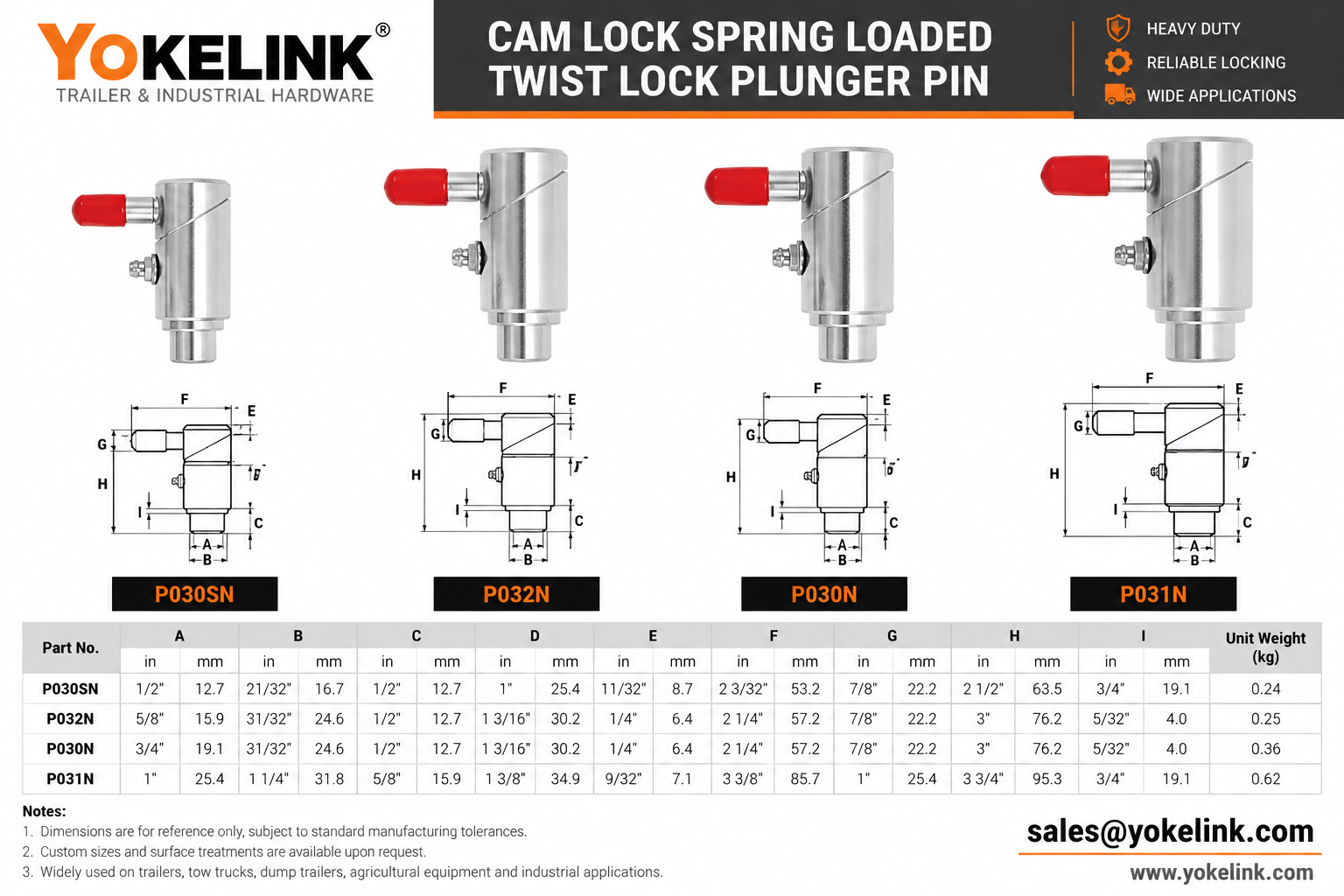

Velikosti pružinových zámků YOKLINK

YOKELINK nabízí čtyři standardní velikosti kolíků:

Vhodná velikost závisí na faktorech, jako je montážní struktura, průměr uzamykacího otvoru, požadovaný zdvih, konfigurace zařízení a požadavky na aplikaci .

U náhradních aplikací může srovnání stávajících rozměrů produktu nebo poskytnutí fyzického vzorku pomoci určit správný model.

Co by měli kupující zvážit při výběru vačkového pojistného kolíku?

Průměr kolíku je jednou z prvních specifikací, které je třeba zkontrolovat, ale nemělo by to být jediné kritérium. Kupující by si také měli ověřit celkové rozměry, montážní uspořádání, dráhu plunžru, konfiguraci rukojeti, materiál, povrchovou úpravu a požadavky na mazání.

U venkovních přívěsů a zemědělských zařízení je ochrana proti korozi dalším důležitým aspektem, protože součásti mohou být vystaveny vlhkosti, stavu vozovky a měnícímu se počasí.

Mazací armatura může také usnadnit pravidelné mazání pohyblivého mechanismu a pomoci udržet hladký chod.

Pružinový vačkový zámek vs. standardní pojistný kolík

Hlavním rozdílem je ovládací mechanismus. Standardní odnímatelný pojistný kolík se obvykle vkládá a odstraňuje ručně. Pružinový vačkový zámek integruje kolík, pružinu a ovládací rukojeť do jedné uzamykací sestavy. Integrovaný design poskytuje tři praktické vlastnosti:

Rychlý provoz: obsluha může vytáhnout a uvolnit píst bez demontáže celé sestavy.

Automatický návrat: vnitřní pružina poskytuje vratnou sílu směrem k zajištěné poloze.

Funkce Twist-lock: rukojeť lze otáčet jako součást procesu polohování a zamykání.

Tyto vlastnosti vysvětlují, proč se tento styl čepu často používá na nastavitelných přívěsech a průmyslových zařízeních.

Lze pružinové plunžrové kolíky přizpůsobit?

Ano. Pro OEM aplikace mohou být pružinové zámky vyrobeny podle specifických požadavků na vybavení.

Přizpůsobení může zahrnovat průměr čepu, rozměry těla, celkovou délku, dráhu pístu, konfiguraci rukojeti, materiál, povrchovou úpravu, nanesení maziva a balení .

Výrobci přívěsů a zařízení, kteří vyvíjejí novou sestavu, mohou poskytnout technický výkres. U náhradních projektů lze k vyhodnocení kompatibility použít existující vzorek a klíčové rozměry.

Výroba a dodávky pružinových zámků YOKELINK

YOKELINK vyrábí a dodává pružinové kolíky s vačkovým zámkem Twist Lock pro aplikace s přívěsem a průmyslovým zařízením. Standardní velikosti kolíků zahrnují 1/2", 5/8", 3/4" a 1" s hromadnou výrobou a přizpůsobením OEM podle požadavků zákazníka.

Produkty mohou být dodávány pro výrobce přívěsů, společnosti s vybavením pro odtahové vozy a vyprošťovací stroje, výrobce zemědělské techniky, průmyslové OEM, distributory dílů přívěsů a velkoobchodníky s hardwarem .

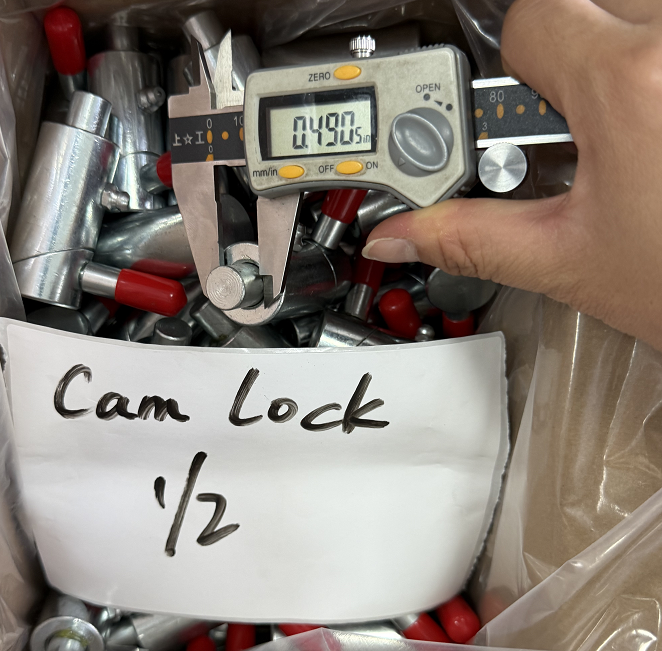

Výrobní zakázky mohou zahrnovat kontrolu rozměrů, funkční kontroly a exportní balení podle dohodnutých specifikací.

U přizpůsobených produktů mohou kupující poskytnout výkres, stávající vzorek, požadovaný průměr kolíku a odhadované množství k vyhodnocení.

Hledáte výrobce vačkového zámku s pružinou?

Pokud získáváte pružinový vačkový zámek, otočný pojistný plunžrový kolík, pojistný kolík přívěsu nebo pružinový plunžrový kolík , YOKELINK nabízí standardní a přizpůsobené možnosti pro aplikace přívěsů a průmyslových zařízení.
