ASTM F1554 Třída 105
Kotevní šroub F1554 třídy 105, ASTM F1554 třídy 105
Kotevní šrouby ASTM F1554 třídy 105 jsou vyrobeny ze středně uhlíkové legované oceli, která byla ochlazena a temperována (tepelně zpracována), aby se dosáhlo požadovaných mechanických hodnot. Jedná se o nejvyšší pevnostní verzi specifikace F1554, s minimální mezí kluzu 105 ksi, pokrývající kotevní šrouby o průměrech od 1/2″ do 3″.
Galvanizace
Šrouby F1554 třídy 105 mohou být galvanizovány, i když mají relativně vysokou pevnost. Pozinkování neovlivňuje mechanické vlastnosti kotevního šroubu a nezpůsobuje vodíkové křehnutí.
Svařování
Kotevní šrouby F1554 třídy 105 by se neměly přivařovat. Vzhledem k tomu, že se jejich pevnostní charakteristiky rozvíjejí procesem tepelného zpracování, aplikace tepla (svařování) v nekontrolovaném prostředí by mohla změnit mechanické vlastnosti kotevního šroubu. Deváté vydání Příručky pro ocelové konstrukce AISC (American Institute of Steel Construction) (strana 4-4) uvádí: „Materiál kotevních šroubů, který je kalený a temperovaný (tepelně zpracovaný), by se neměl svařovat ani ohřívat.
Doplňkové testování
Následující doplňkové požadavky platí pro F1554 Grade 105. Doplňkové požadavky platí pouze tehdy, jsou-li specifikovány v nákupní objednávce nebo smlouvě.

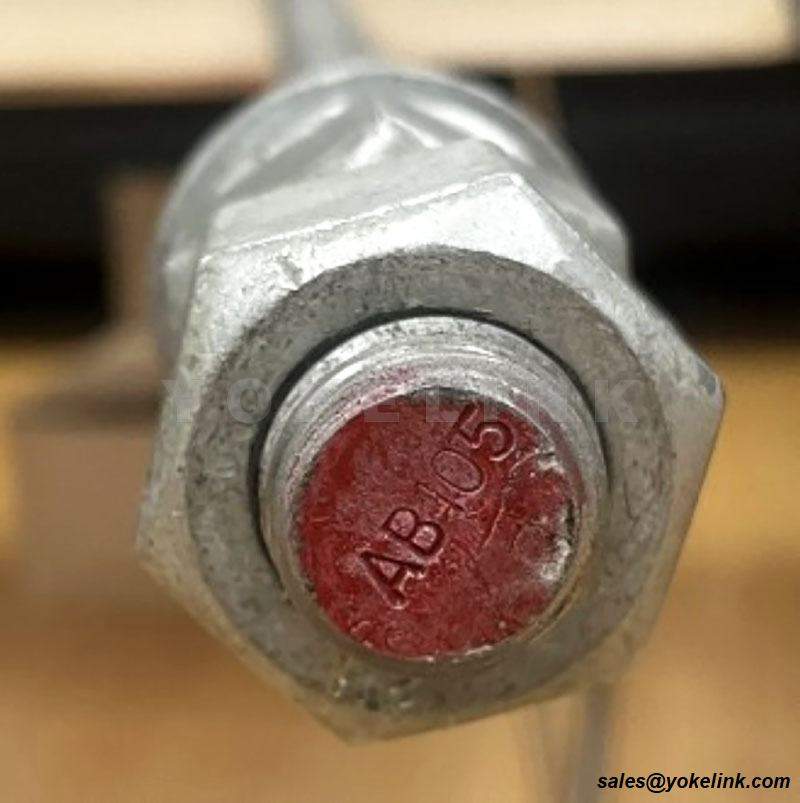

S2: Namísto standardního barevného kódování červené barvy ve spreji pro označení stupně 105 může kupující specifikovat doplňkový požadavek S2, který vyžaduje trvalé označení výrobce na konci kotevního šroubu, který vyčnívá z betonu.
S3: Místo standardního barevného kódování červené barvy ve spreji pro označení stupně 105 může kupující specifikovat doplňkový požadavek S3, aby měl na konci kotevního šroubu, který vyčnívá z betonu, trvalé označení stupně.
S4: Kupující může také specifikovat, že třída 105 bude testována na rázovou houževnatost podle Charpyho při +40⁰F (+5⁰C) nebo -20⁰F (-29⁰C). Minimální potřeba energie Charpyho V-zářezu je v průměru 15 stop-lb pro tři vzorky, přičemž žádný vzorek neklesne pod 12 stop-lbs.
F1554 Třída 105 Mechanické požadavky
| Stupeň | Identifikace | Velikost, palce | Temsile, ksi | Výnos, ksi min | Výtěžnost, MPa min | Dlouhé. % min | Zmenšení plochy %, min |
| 105 | | 1/2 – 3 | 125–150 | 105 | 724 | 15 | 45 |
1 Barevné kódování (červené) je vyžadováno, zatímco trvalé ražení s identifikací výrobce (S2) a označením třídy (S3) jsou doplňkovými požadavky.
F1554 Matice a podložky třídy 105
| Stupeň | Identifikace | Velikost, palce | Doporučená matice A563 | Podložka |
| Obyčejné dokončování | Žárově nebo mechanicky pozinkováno |
| Stupeň | Styl | Stupeň | Styl |
| 105 | | 1/2 – 1-1/2 | D 1 | Těžký Hex | DH 2 | Těžký Hex | F436 |
| 1-5/8 – 3 | DH 2 | Těžký Hex | DH 2 | Těžký Hex |
1* Matice A563 třídy D jsou k dispozici jen zřídka. A563 stupeň DH nebo A194 stupeň 2H by měly být nahrazeny.
2* Dostupnost DH matic třídy A563 ve jmenovitých velikostech 1″ a větších je velmi omezená a obecně je k dispozici pouze na speciální objednávky 50 000 nebo více. Pro menší množství je třeba zvážit ASTM A194 jakost 2H.
